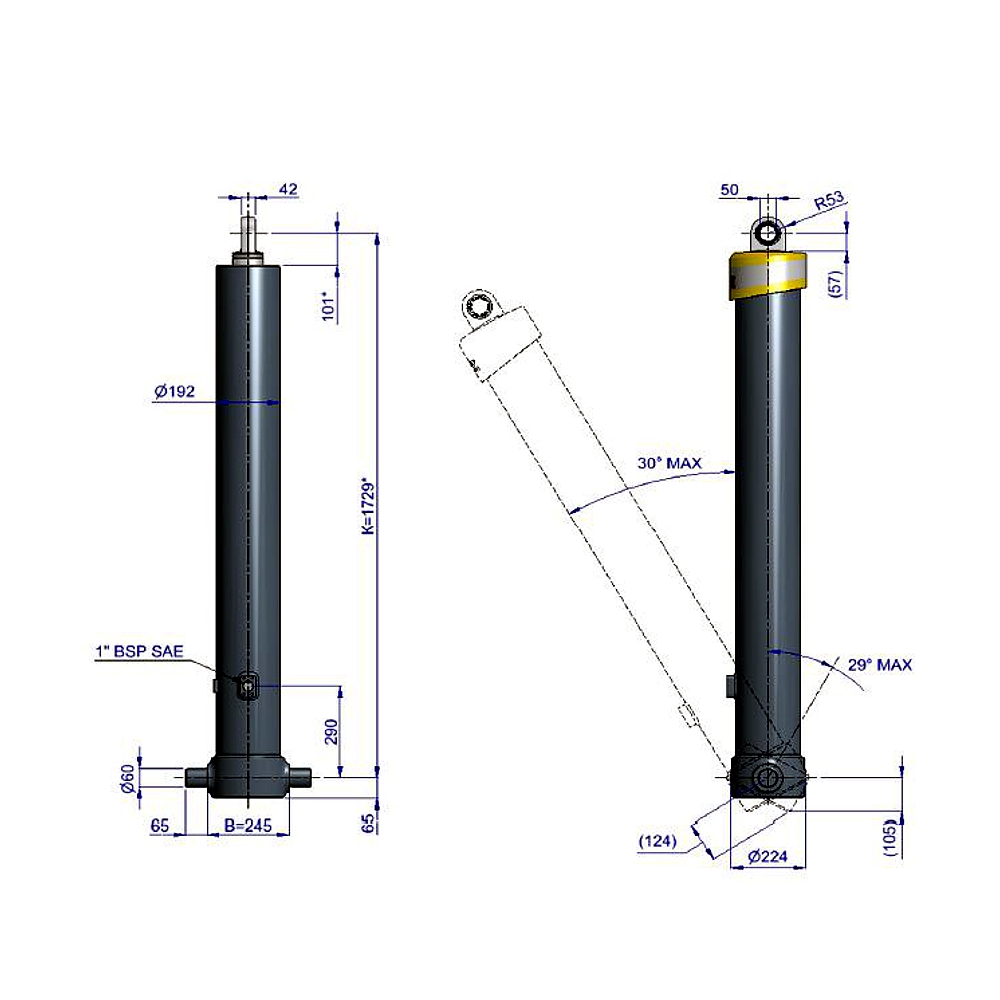

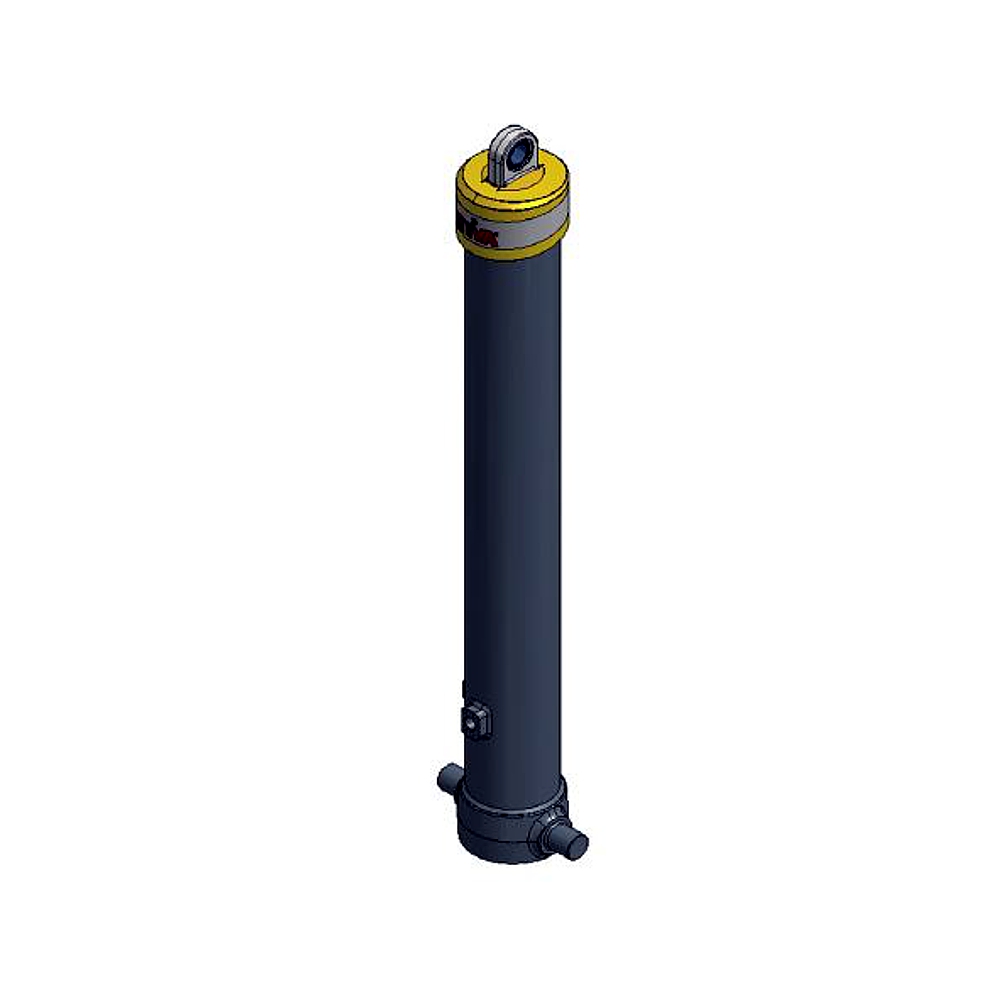

Cilindru frontal HYVA ALPHA FE - A169-5-7030-019-K1729

SKU: 70546584

Cilindrii telescopici frontali ai companiei HYVA, de tip FE sunt proiectați pentru autocamioane și semiremorci basculabile pe spate cu pereți înclinați. Fiecare element al cilindrului marca Hyva este executat din material selectat și calculat cu atenție, spre deosebire de alți cilindri cu structură monolitică, unde fiecare element, treapta de rezistență și de glisare sunt realizate dintr-una și aceeași bucată de material obținut din prelucrare prin așchiere la care apar suplimentar numeroase deșeuri inutile. În schimb, în clindrii HYVA, segmentii cilindrului, inele de glisare și de rezistență sunt executate din oțel de calitate superioară special selectat, ceea ce permite utilizarea cilindrilor în condiții extreme în care există supraîncărcări mult mai mari decât în cilindrii cu construcție monolitică. Trebuie subliniat faptul că HYVA este primul producător din lume care a implementat tehnologia inovatoare de fabricare a cilindrilor din tuburile DOM cu mare precizie de executare. Caracteristicile cilindrilor: - greutatea redusă a cilindrului complet împreună cu ulei (cei mai ușori cilindri de pe piață), permite creșterea capacității de încărcare a ansamblului, ceea ce implică economii mari. - structura unică segmentată a treptelor cilindrului care permită funcționarea în condiții extrem de dificile, face că cilindrii HYVA ALPHA sa functioneze în mod fiabil în orice condiții - noua construcție care permite creșterea presiunii de lucru până la 250 bari (generația Alpha). Cilindrii HYVA ALPHA pot funcționa în intervalul de 170-250 bar, în funcție de tip. - diametrele noi, suplimentare ale treptelor cilindrilor în combinație cu creșterea presiunii de lucru, nu numai extind seria de cilindrii dar și permit segmentarea produsului pentru o anumită aplicație – domeniu de utilizare. (minerit, construcții, agricultură etc.) - executarea inelelor opritoare și ale inelelor de alunecare din materiale de calitate superioară cu proprietăți selectate pentru sarcini extreme. Patinele, inelele de ghidare, inelele opritoare, precum și capacul îmbunătățit influențează rezistența și fiabilitatea și mai mare a cilindrilor - volumul de lucru al uleiului redus, greutatea redusă a cilindrului, capacitatea de încărcare ridicată a ansamblului – economii și costuri de ulei reduse - timpul optimizat de ridicare și coborâre face că cilindrii HYVA ALPHA sunt cei mai rapizi permițând creșterea numărului de descărcări și economisirea combustibilului - orientarea specială a treptelor cilindrului care permite ridicarea rezistenței la flambaj și trebuie subliniat faptul că cilindrul nu este un element stabilizator al benei basculabile - protecție și etanșare suplimentară sub formă de racletă pentru murdărie - protecția etanșărilor principale împotriva defromărilor - dura foarte lungă de funcționare a cilindrilor fără necesitatea de service, - eliminarea concentrărilor de tensionări printr-o construcție special proiectată, - nu necesită operațiuni de întreținere – cilindrii nu au puncte de lubrifiere (la solicitarea clientului, este posibilă comandarea cilindrilor cu dispozitive de lubrifiere) - portul special de pe cilindru permite montarea valvei de protecție împotriva ruperii furtunului sau montarea supapei de control al basculării cu funcția de protecție a cilindrului împotriva ruperii furtunului, ceea ce crește, fără îndoială, siguranța și economiile - tija pistonului cromată, - orificiu tehnologic special pentru montarea distribuitorului - creșterea esteticii – generația HYVA ALPHA face că vehiculul are un aspect modern și estetic

Dispozitivele de fixare și uleiul hidraulic trebuie cumpărate separat.

Specificații tehnice:

  • presiune de lucru maximă: 170 bar
  • greutate: 265 kg
  • volum de lucru: 97L
  • volum total: 106L
  • sarcina maximă a cilindrului (începutul mișcării): 245 kN
  • debit maxim de ulei (cu limitatorul unghiului de basculare): 190L/min
  • debit maxim de ulei (fără limitatorul unghiului de basculare): 137L/min
  • timpul de extindere posibil (cu limitatorul unghiului de basculare): 31 secunde
  • timpul de extindere posibil (fără limitatorul unghiului de basculare): 42 secunde
  • timpul minim de coborâre: 31 secunde
2.881,21 €/buc. net
3.428,64 €/buc. brut (19%)
produs indisponibil
Verificati disponibilitatea

Descriere

Hyva, care de mulți ani este lider mondial în producția și vânzarea de hidraulice de putere, a proiectat cea mai recentă generație de hidraulice ALPHA pentru basculare. Ideea principală a conceptului ALPHA a fost crearea unui sistem inovator cu o competitivitate mult mai mare, permițând urmărirea celor mai importante tendințe ale pieței în industrie și transport. Segmentele individuale de piață necesită soluții individuale. La selectarea sistemului, clientul are opțiunea de a specifica tipul și intensitatea sistemului hidraulic cu servomotorul. Astfel, cilindrii pentru sarcini grele ALPHA HD (Heavy Duty) sunt capabili să îndeplinească cele mai severe cerințe. Sunt perfecte pentru transportul minelor și transportul în construcții - „off road”. Pentru transportul rutier cu intensitate standard de lucru, sunt selectați cilindrii ALPHA Standard. Schimbările de design, tehnologice și materiale au fost aplicate noii linii de hidraulice. În același timp, s-a păstrat ideea principală de design a actuatoarelor HYVA, care distinge produsele HYVA de cele oferite de alți producători. Noua generație ALPHA este fabricată pe baza unor tuburi DOOM fără sudură, caracterizate prin precizie ridicată și rezistență maximă. De asemenea, trebuie remarcat faptul că construcția etajului de acționare HYVA este segmentată. Aceasta înseamnă că fiecare dintre elementele treptei - elemente de rezistență, elemente de alunecare, elemente de ghidare sunt realizate dintr-un alt tip de oțel cu parametri de rezistență mai mari decât treapta de acționare în sine. Trebuie remarcat aici că treapta servomotorului este realizată din oțel cu o clasă de rezistență foarte mare. Utilizarea unei astfel de structuri depășește semnificativ standardele altor producători ale căror produse au o structură monolitică. Aceasta înseamnă că elementele de oprire, elementele de ghidare și alte părți sunt realizate din același material ca treapta, constituind o singură bucată de material.

Siguranța operațională mai mare a sistemelor ALPHA a fost obținută datorită introducerii mai multor inovații, cum ar fi: noul design al cilindrului, noua supapă hidraulică din seria HT cu protecție cvadruplă a sistemului și noi limitatoare de unghi de basculare mai rapide și mai precise. Noii cilindri de linie ALPHA funcționează cu presiuni de până la 250 bari, depășind standardele actuale de ridicare. Rezumând, putem spune fără îndoială că generația ALPHA oferă beneficii suplimentare, cum ar fi: selectarea sistemului în funcție de natura și intensitatea muncii, greutate și dimensiuni reduse, ciclu de descărcare mai rapid, design modern, siguranță și fiabilitate sporite și funcționare redusă. cheltuieli. Mii de actuatoare cu logo-ul mărcii HYVA, care lucrează în toată lumea în toate condițiile climatice, întăresc compania HYVA în poziția de lider mondial în producția de actuatoare telescopice.

Note

Cilindrul este doar un dispozitiv de ridicare și nu trebuie utilizat ca element structural și nu trebuie supus sarcinilor laterale.

Presiunea de lucru depinde de aplicație.

Presiunea maximă de lucru specificată în specificație nu trebuie niciodată depășită.

Intervalul de temperatură de funcționare admisibil este de la -40°C la +80°C.

Timpul maxim al actuatorului în poziția extinsă este de 30 de minute (nu se aplică pentru versiunea cromată a tuturor treptelor).

Servomotorul este negru.

Grosimea vopselei confirmată prin test de pulverizare cu sare conform ISO 9227 (480h) (gradul 9 conform ISO 10289)
